数年前に購入していたDrecap製のPCIe 2.0×1接続のHDMIキャプチャーカード「DC-HC4FSPEC」の基板をチェックしてみました。

Drecap 1080P/60fps録画対応 HDMIキャプチャーカード ［ Nintendo Switch、PS4、XboxOne/S、Xbox360、WiiU ...

Amazon楽天市場Yahoo

Amazonの情報を掲載しています

搭載チップ一覧

Lontium LT8631SX

• LT8631SX — Product Brief 3:1 HDMI/DVI Switch – Lontium
• LT8631SX | Multimedia IC | LONTIUM – ViMOS Technologies GmbH

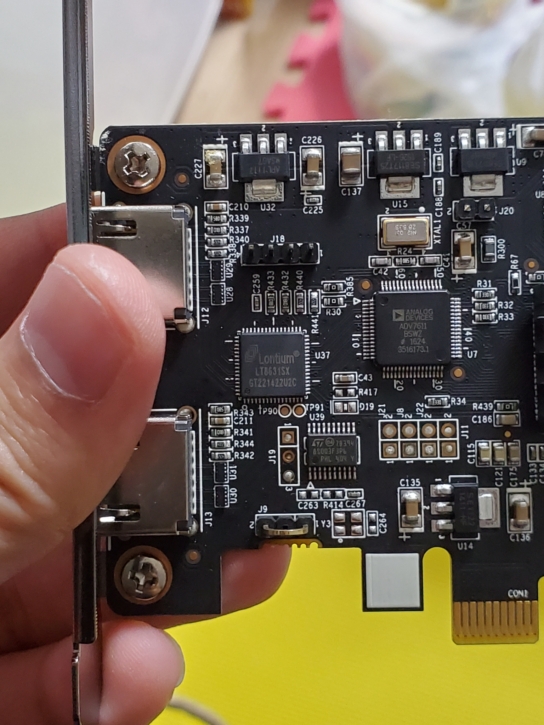

Lontium 「LT8631SX(HDMI 1.4/DVI 1.0スイッチチップ)」。

ANALOG DEVICES ADV7611

• ADV7611 | datasheet and product info 低消費電力、165MHz – ANALOG DEVICES
• ADV7611 | Data Sheet – ANALOG DEVICES

ANALOG DEVICES 「ADV7611(HDMI 1.4a対応HDMIレシーバーチップ)」。

Microsemi IGLOO 2 M2GL010

• M2GL010 – Microchip Technology
• IGLOO®2 FPGA – Microchip Technology

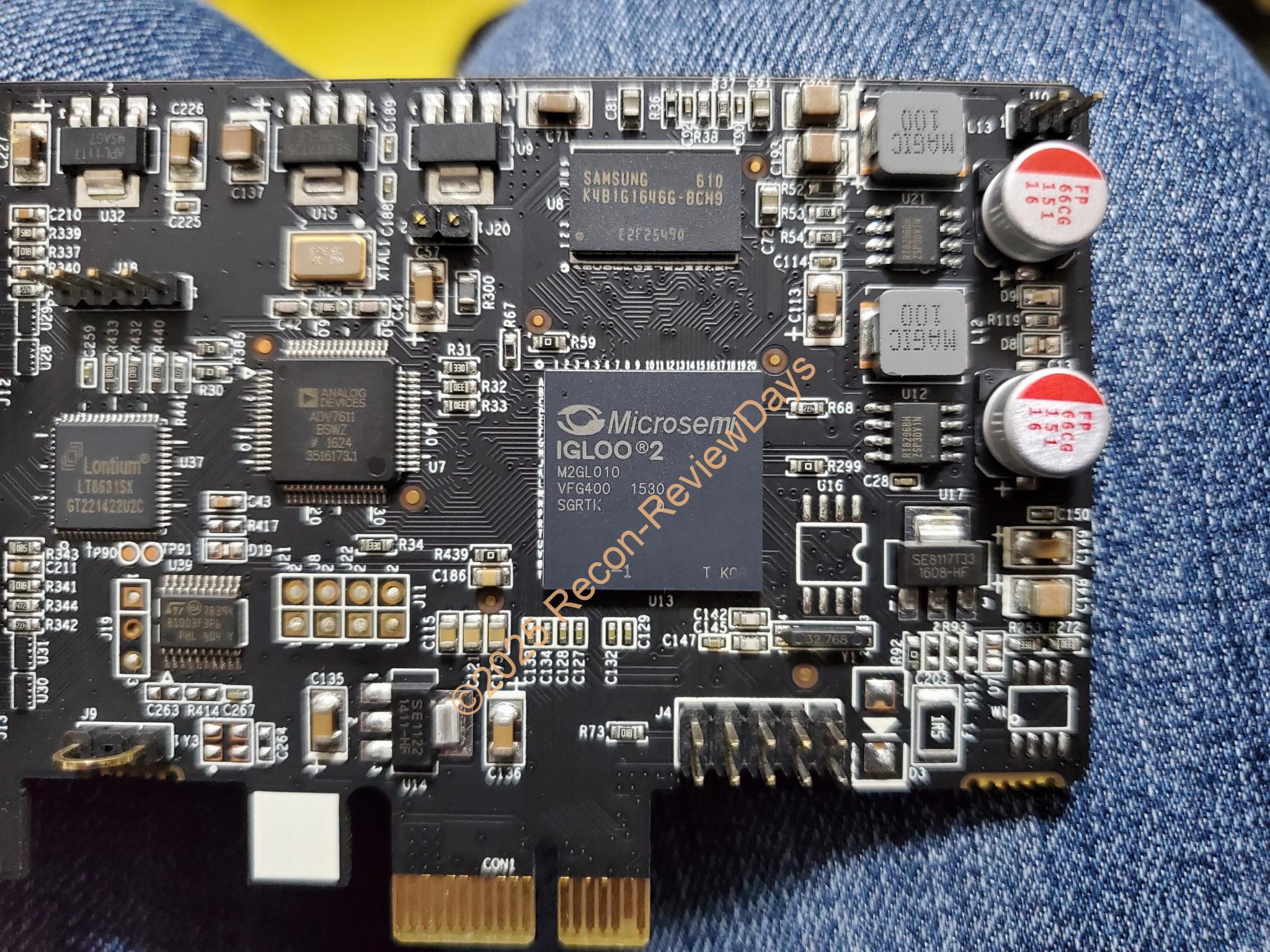

黒いヒートシンクを取り外すとMicrosemi製の「IGLOO 2 M2GL010(低消費電力汎用PCIe 2.0対応制御チップ)」。

Samsung DDR3-1333 1GB(K4B1G1646G-BCH9)

• K4B1G1646G-BCH9 – chip1stock
• K4B1G1646G – datasheet.ciiva.com

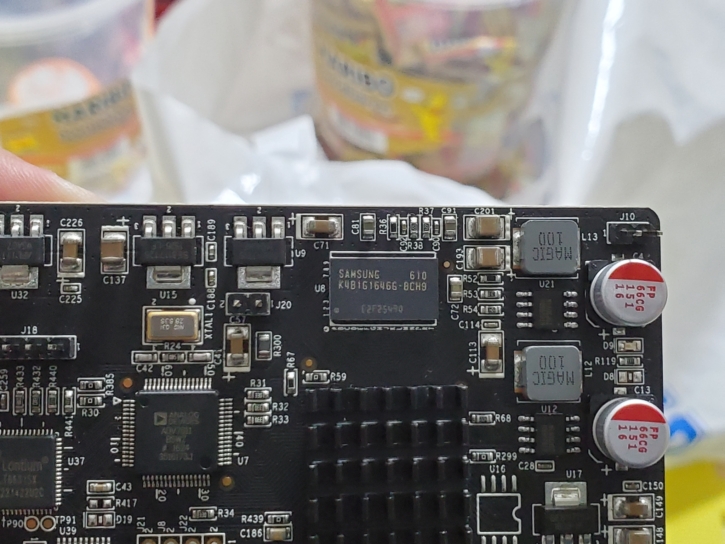

Samsung製の「DDR3-1333 1GB(K4B1G1646G-BCH9)」。

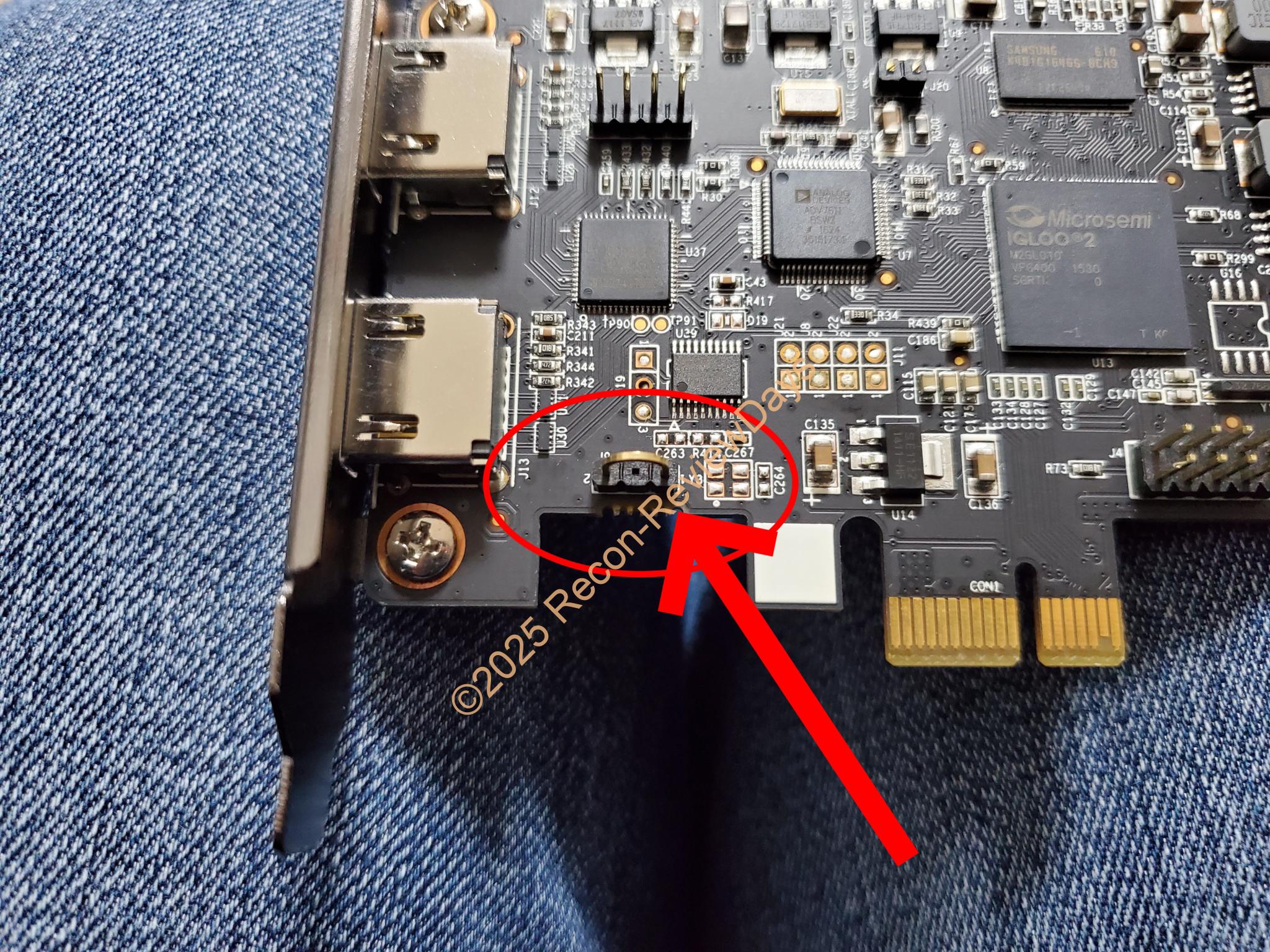

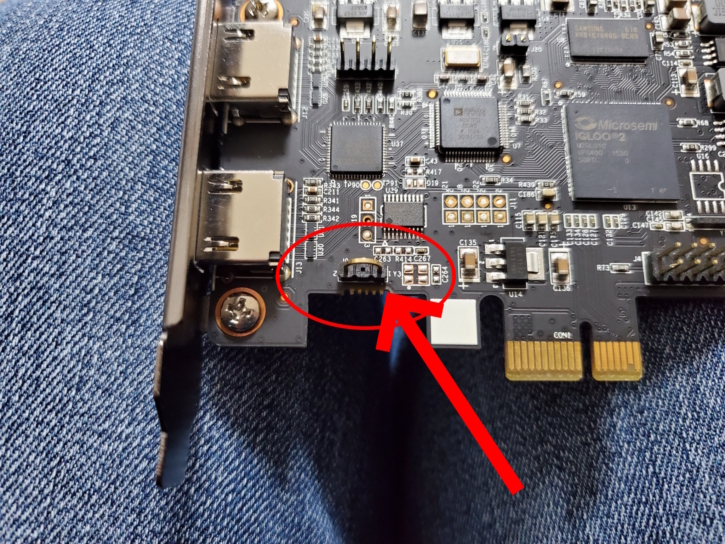

HDMIのHDCPをカットできるジャンパピン

無保証ですが、HDMIのHDCPをカットできるジャンパピンを搭載しており「独特なU字ピン」になっています。

これをカットすることでHDMIのHDCPをカットすることが出来る模様。

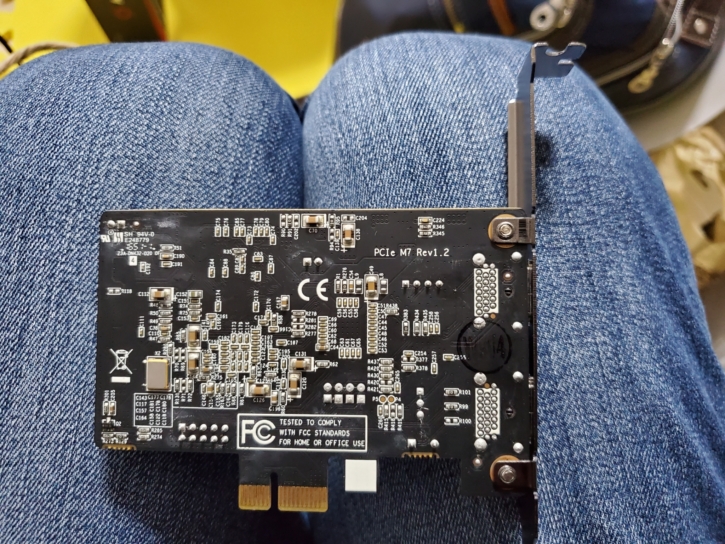

基板裏

基板裏には「PCIe M7 Rev1.2」という謎の記載有り。
