以前購入していた「LIFEBOOK U9311(Intel 11世代)」と新しく購入した「LIFEBOOK U9312(Intel 12世代)」をニコイチして、キレイな1台を作るためディスプレイ(液晶パネル)を互いに交換してみました。

新しく「LIFEBOOK U9312(Intel 12世代)」を購入

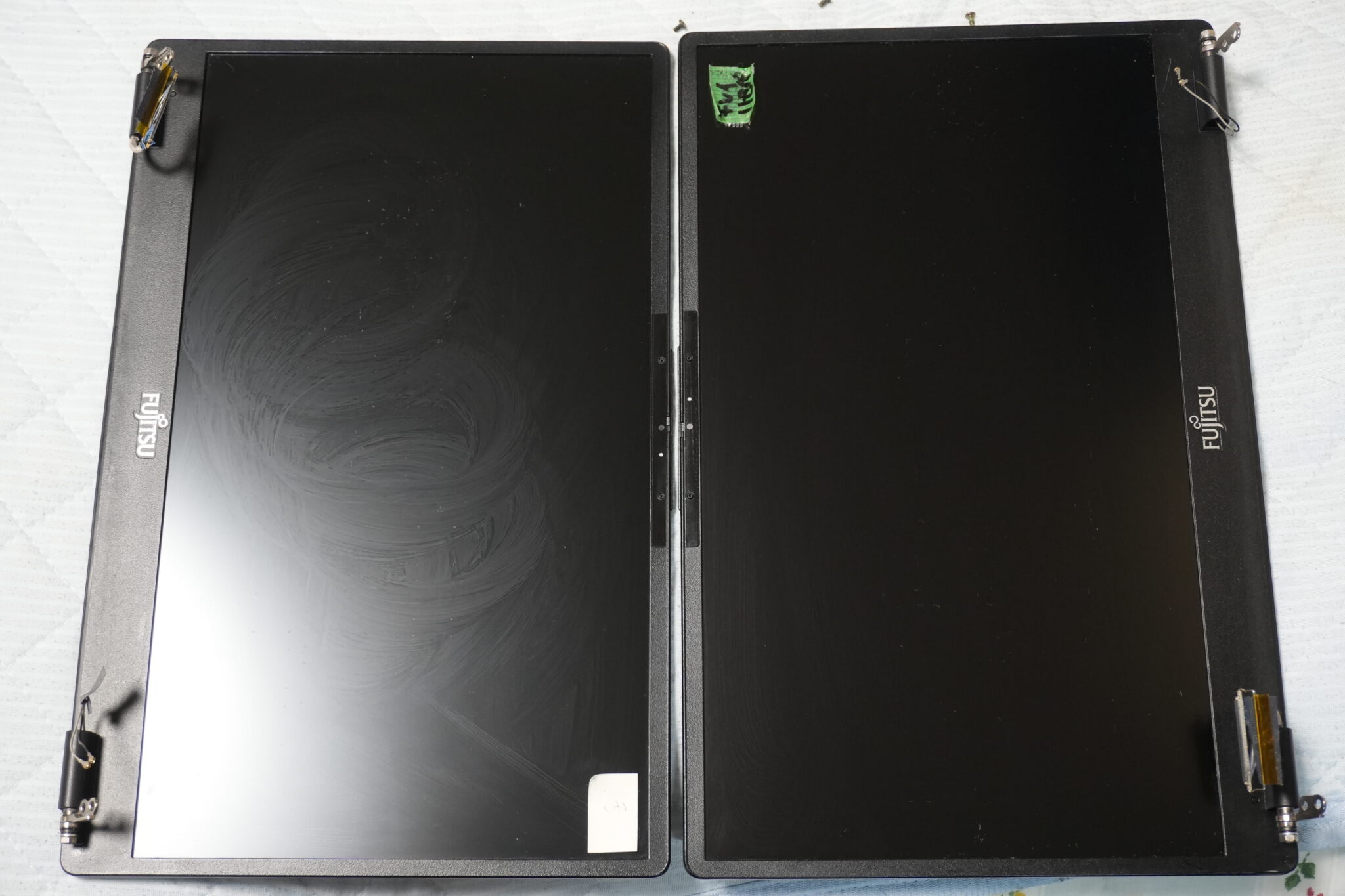

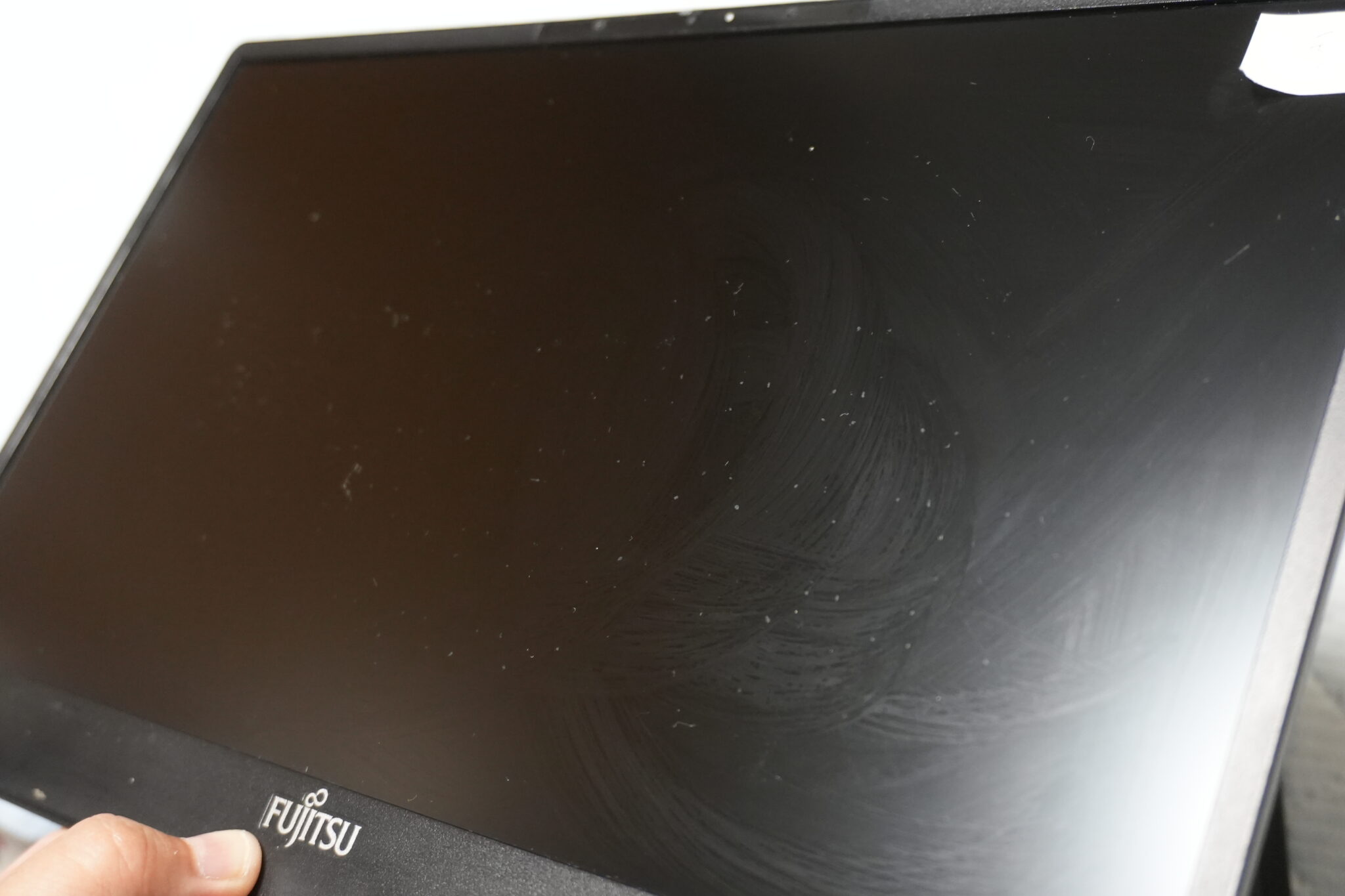

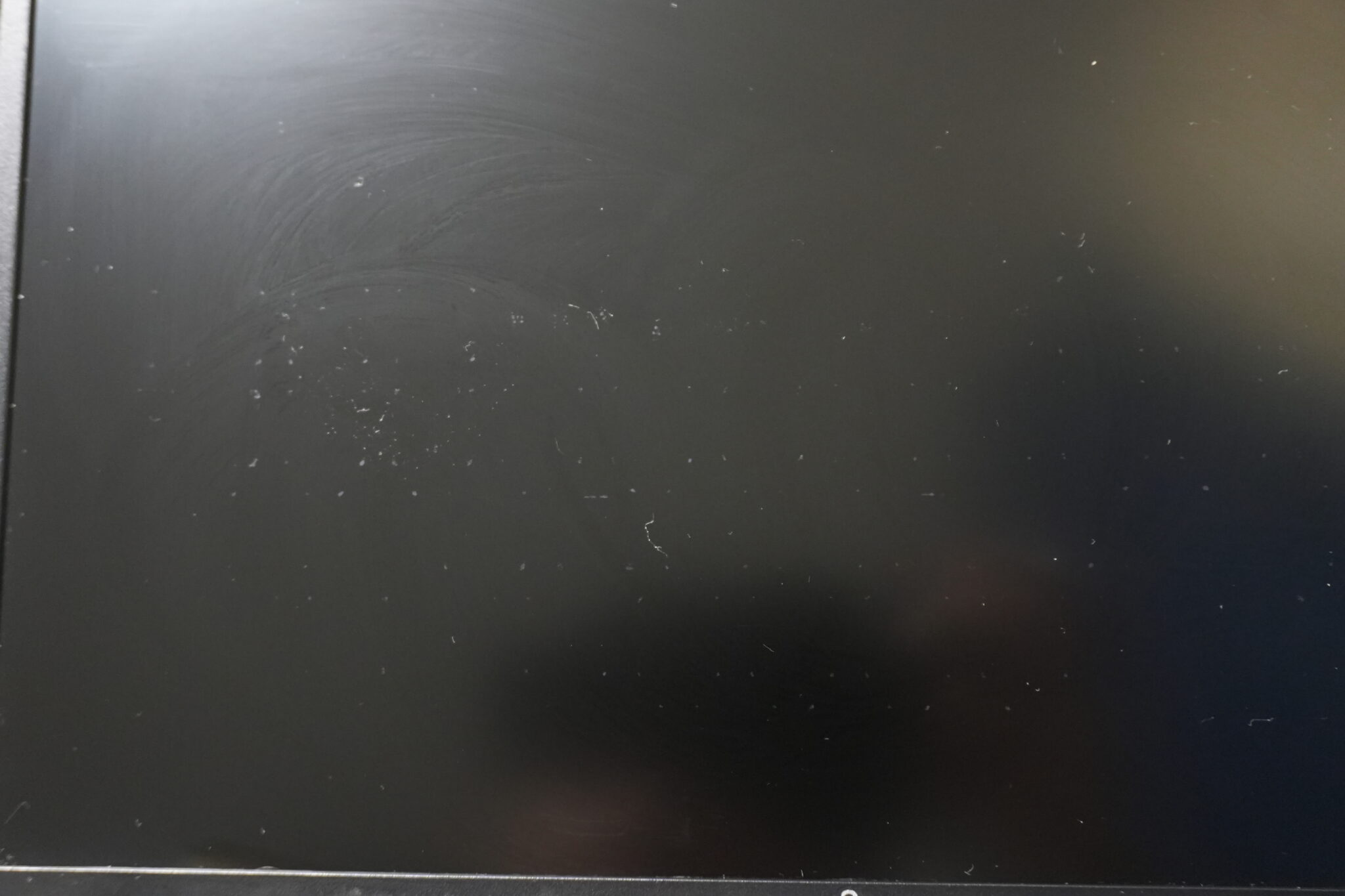

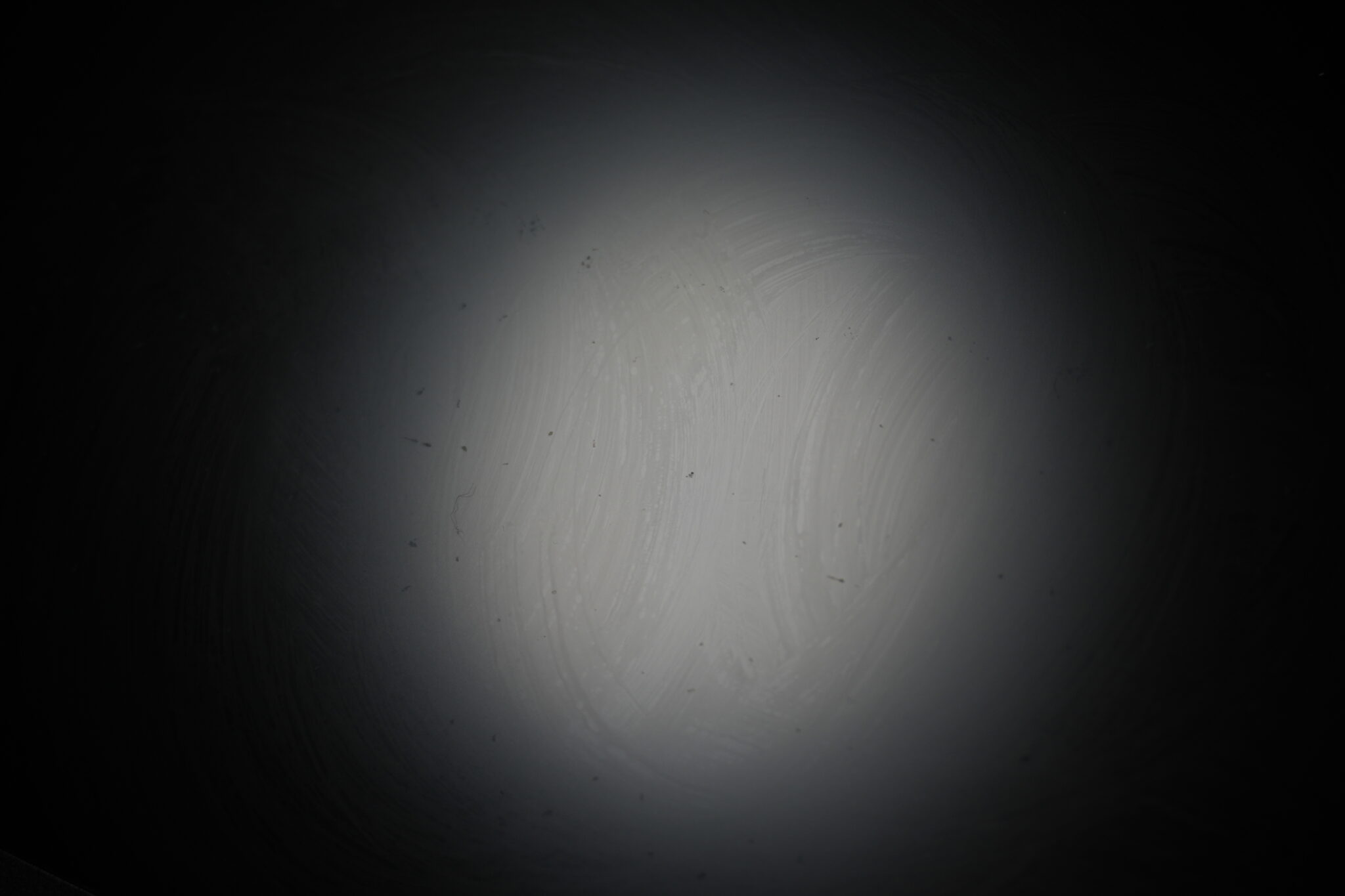

新しく「LIFEBOOK U9312(Intel 12世代)」を購入したもののディスプレイにキーボード痕が付いており、黒い場面だと比較的目立つため、愛用していた「LIFEBOOK U9311(Intel 11世代)」とディスプレイ(液晶パネル)を交換してみる事にしました。

LIFEBOOK系は軽量化のためか、ディスプレイとキーボードが当たってしまうことが多く、ディスプレイにキーボード痕が残りやすい模様。

構造的欠陥とも言えるので改善して頂きたい。

ディスプレイ交換に必要な工具類

• 電動精密ドライバーセット – Amazon.co.jp
• オープンツール – Amazon.co.jp

分解に必要な工具類は上記より。

基本的に「精密ドライバー」、「オープンツール」のみで何とかなります。

2つともダイソー等の100円均一、ホームセンター系で入手可能な工具系なので、お急ぎの場合は店頭でも購入可能。

ディスプレイ(液晶パネル)の交換方法

• FMV LIFEBOOK U937/P,WU2/B1,UH90/B1,UH75/B1 液晶パネル交換方法【分解工房】 – YouTube

調べた限り「上記動画」の「3分18秒辺り」で液晶パネルの外し方を説明して下さっているのでお勧め。

なお型番が違うやんけ！って話なんですが、構造は若干異なるものの大体は同じなので、手順は分かりやすいはず。

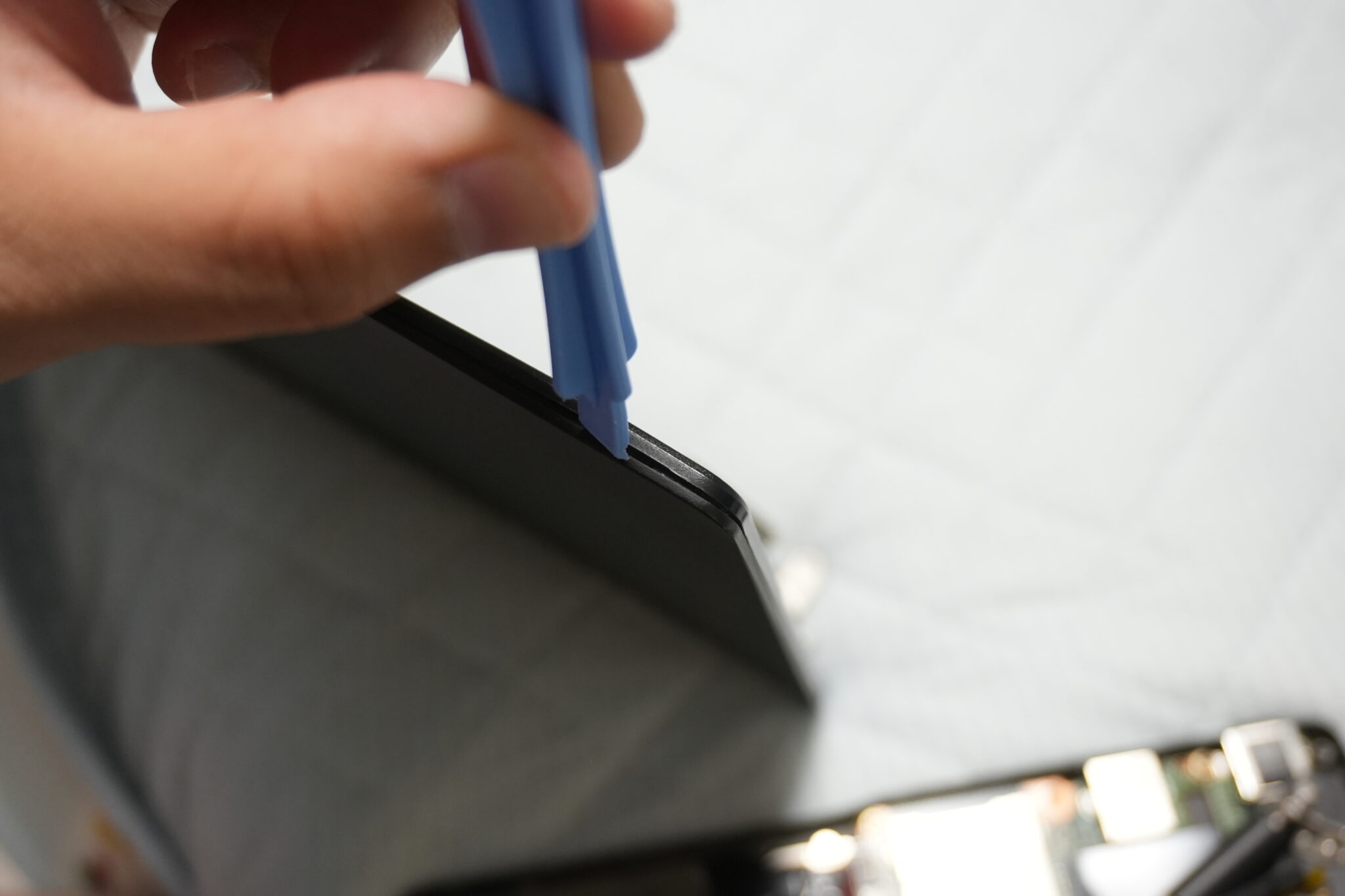

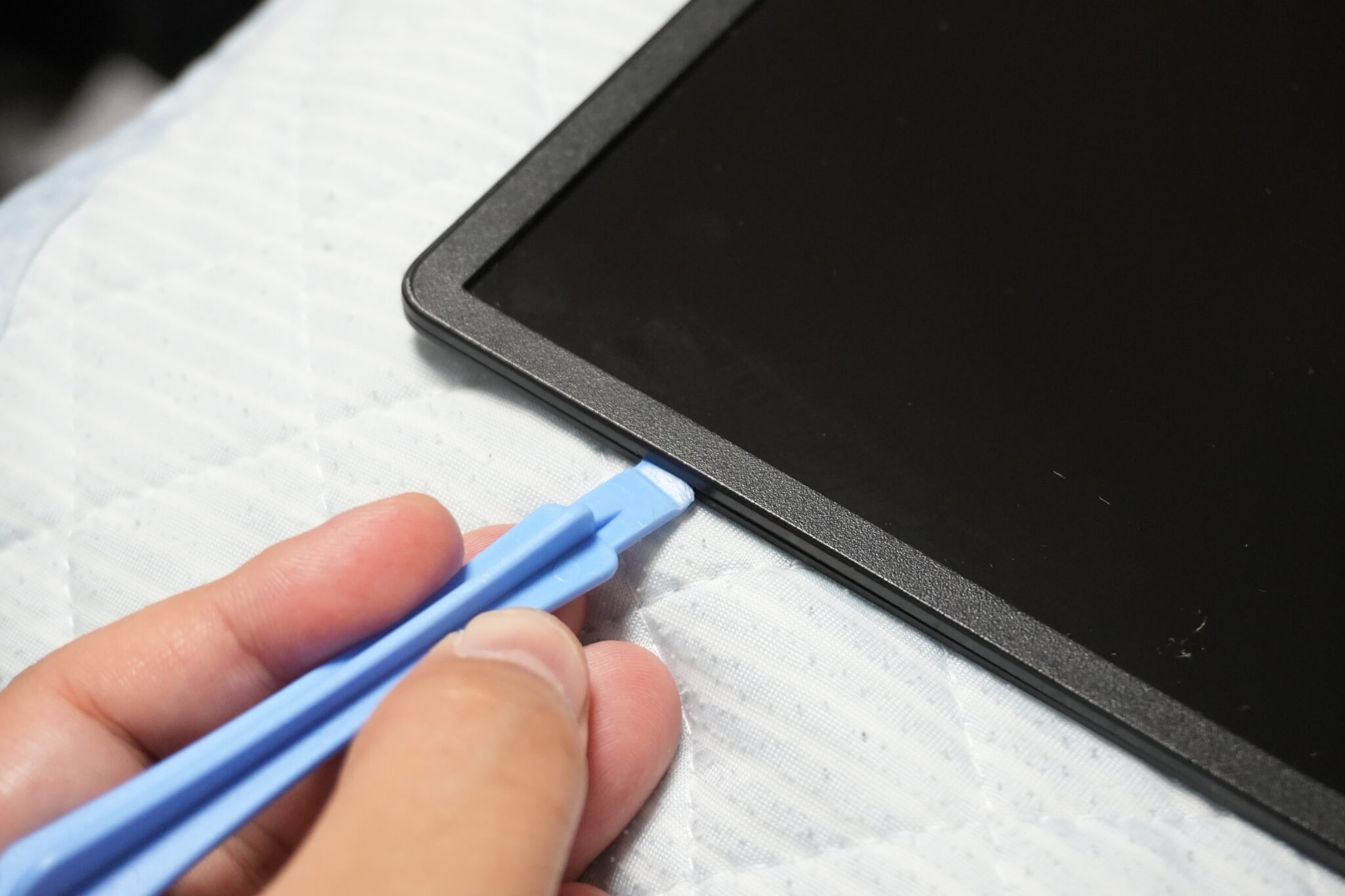

「上記動画」を参考しつつ、「オープンツール」で開けていきました。

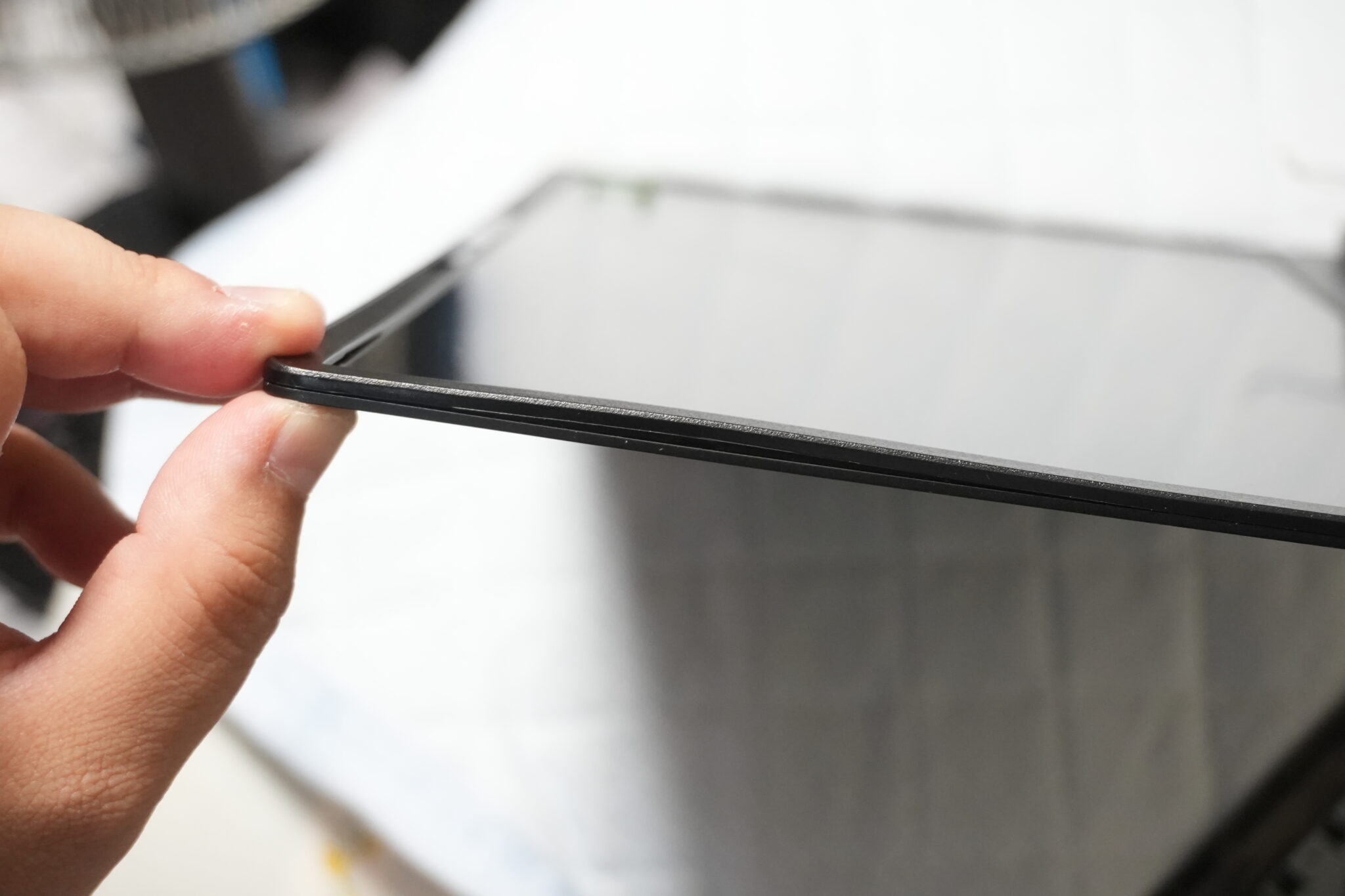

途中傷つかないようにと言う配慮でゆっくり外していっていましたが、力を籠めないと全くツメが外れないので最終的に雑に力を込めて外していった方が良いという…。

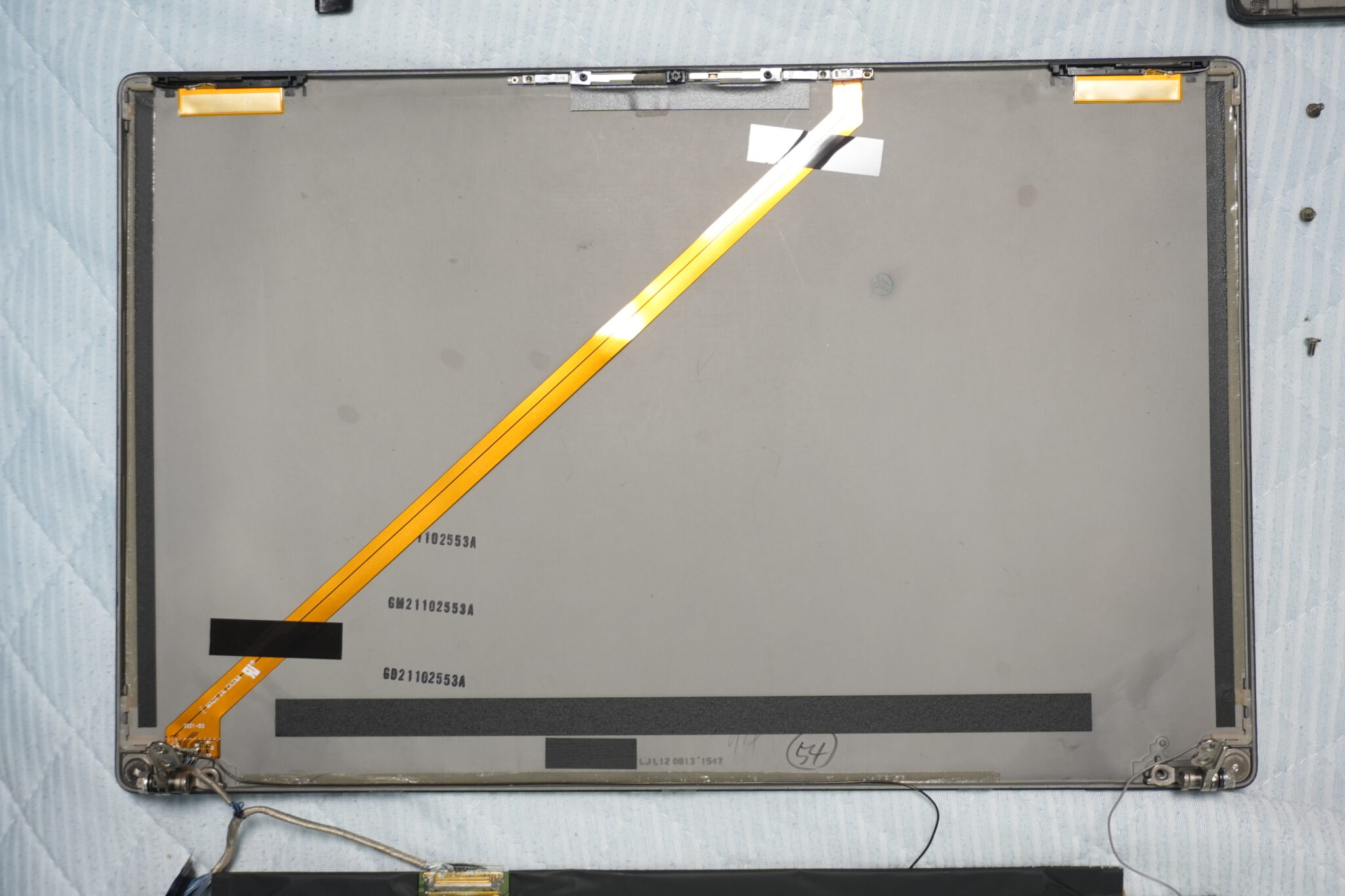

「Webカメラ」および「天板部分」の交換はかなり面倒

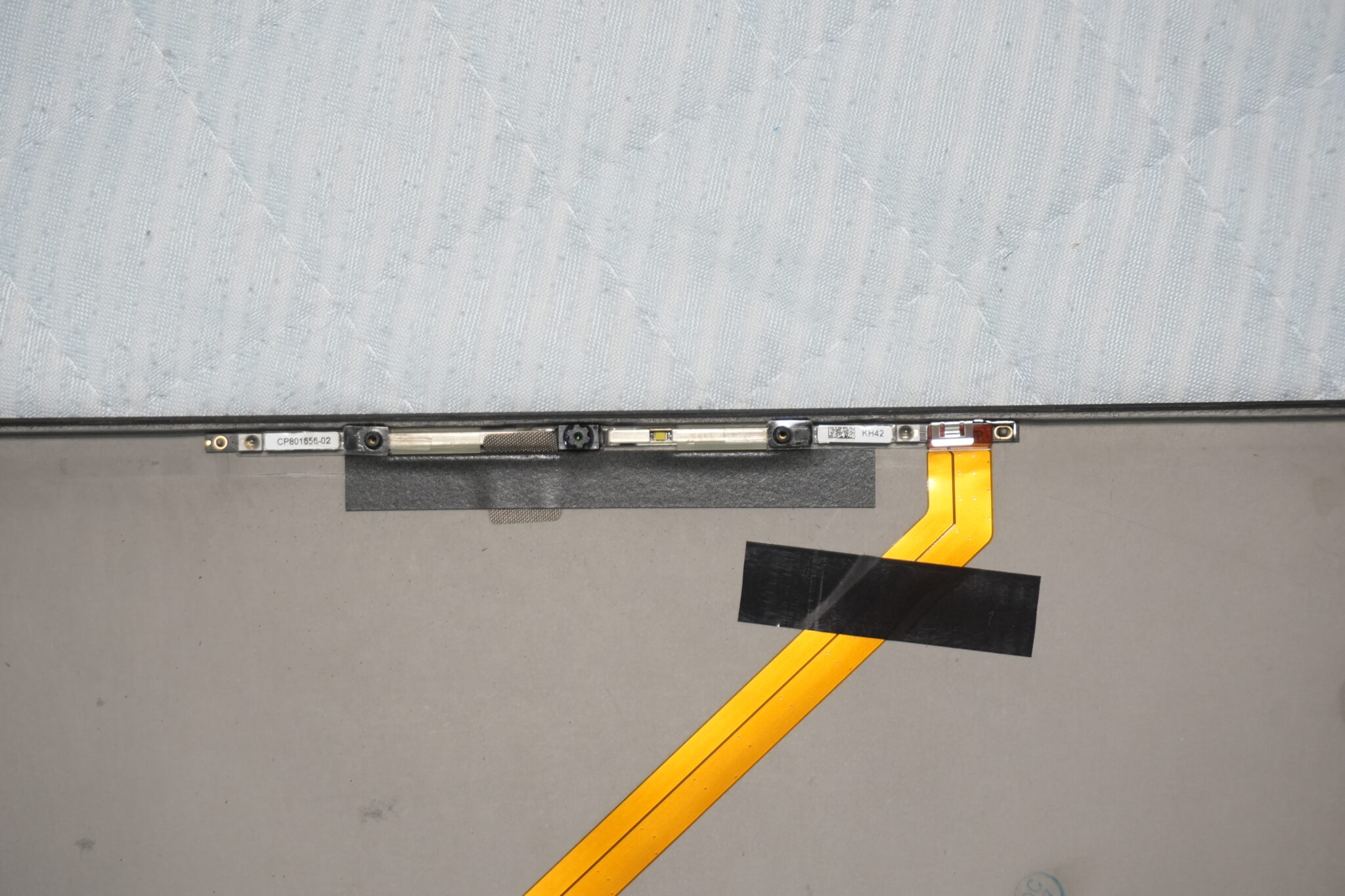

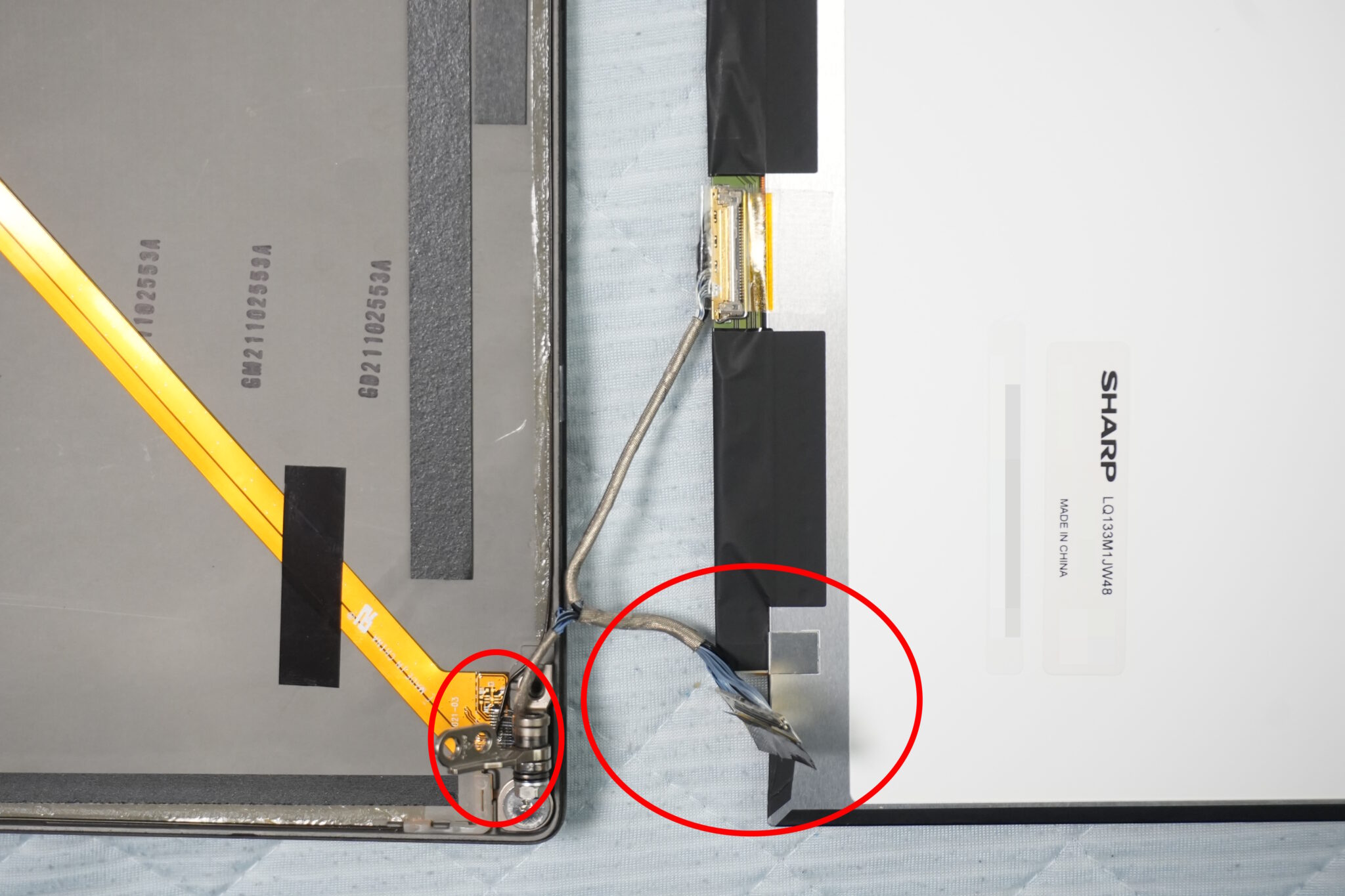

因みにですが、「Webカメラ」及び「天板部分」はLIFケーブルでWebカメラ+ディスプレイケーブル繋がれており、交換がより面倒になっています。

正直なところ、天板に傷が入っている場合は「上半身(液晶パネル+天板+Webカメラ等)ごと交換(アッセンブリー交換)」の方が楽でしょう。

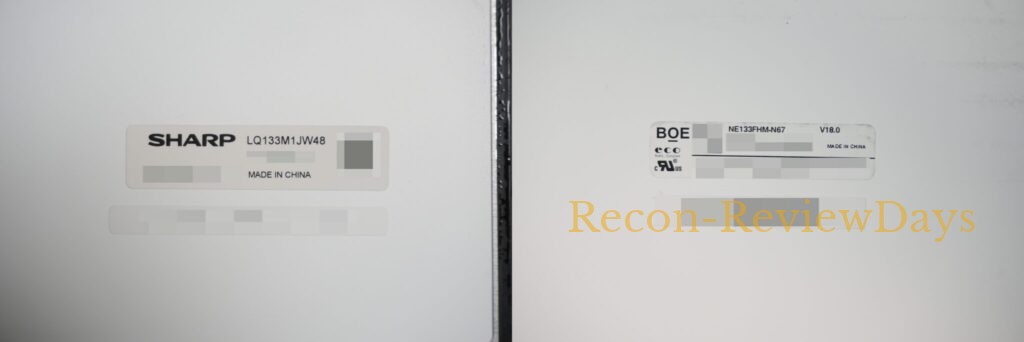

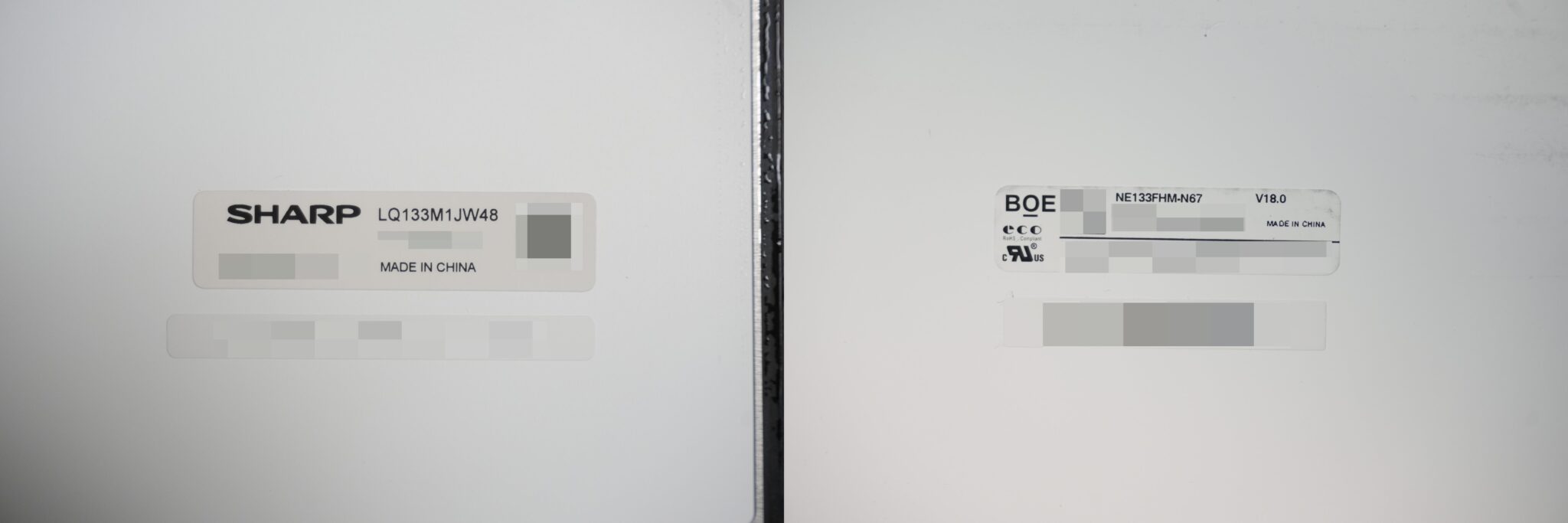

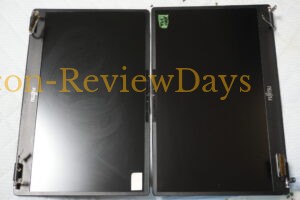

U9311(11世代)とU9312(12世代)の液晶パネルを比較

左: U9311(11世代)搭載 SHARP LQ133M1JW48
右: U9312(12世代)搭載 BOE NE133FHM-N67

U9311(11世代)にはSHARP製の「LQ133M1JW48」が採用されており、U9312(12世代)にはBOE製の「NE133FHM-N67」が採用されていました。

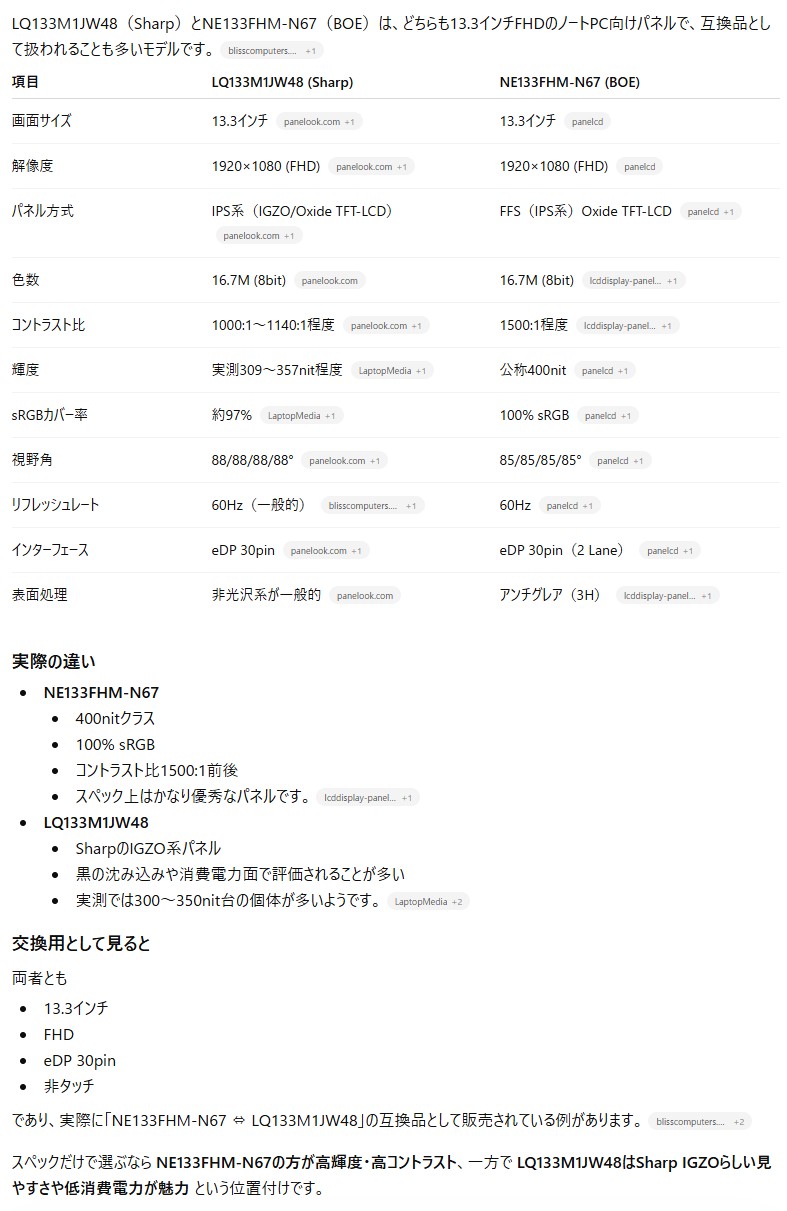

「ChatGPT」で適当な性能比較を表に出してみましたが、「SHARP LQ133M1JW48」と「BOE NE133FHM-N67」に殆ど差はない印象。

個人的にはBOE製の方が暖色系で好み。

問題が発生

• 富士通 LIFEBOOK U9311の液晶パネル「LQ133M1JW48」をU9312に取り付けると正常に動作しない不具合が発生 – YouTube

富士通製のLIFEBOOK U9311(11世代)の液晶ディスプレイ「SHARP LQ133M1JW48」をLIFEBOOK U9312(12世代)に取り付けたところ、ディスプレイドライバが当たった後にFPSが1以下で動作する(いわゆる紙芝居)、もしくは3～4秒前後上から0.5cm程度だけ表示が更新される謎の症状が発生しました。

初めはソフトウェア的な問題かと思い、GPUドライバーの更新、もしくは古いバージョンのインストール等を試しましたが解決せず。

OSを再インストールをすると改善したと思いきや、ディスプレイドライバが当たった瞬間に紙芝居状態になるという…。

液晶パネルとの組み合わせで不具合が出るというのは初めての体験で「何故？？？」という感想しか出ませんでしたが、手元でどうにかなりそうになかったので、諦めてパネル交換を諦めました。

因みにLIFEBOOK U9312(12世代)に付属していた「BOE NE133FHM-N67」をLIFEBOOK U9311(11世代)に取り付けたところ、こちらは問題なく動作していました。

一体どういうことなの…。

ChatGPTに聞いてみた

Q. LIFEBOOK U9311にSHARP製の液晶パネル「LQ133M1JW48」が付いており、U9312にBOE製の「NE133FHM-N67」が取り付けられていました。 U9312に「LQ133M1JW48」を取り付けたところ、ディスプレイドライバが当たった瞬間FPSが1以下(紙芝居)のような動作になり、U9311に「NE133FHM-N67」を取り付けたところ、問題なく動作しました。 なぜこのような問題が発生したか。

「ChatGPT」に状況を説明し、解説を求めたところ上記画像のような回答がありました。

簡単にまとめると「「U9312（第12世代Intel）＋LQ133M1JW48でPSR/PSR2またはEDID由来の省電力機能が誤動作している」可能性が最も高い」との事でした。

なるほど、これはハマる。

筐体が同じだからと言って互換がある訳ではない

LIFEBOOK U9311(11世代)とLIFEBOOK U9312(12世代)は筐体がほぼ同じ製品のため「ディスプレイ(液晶パネル)に関しても互換がある」と思い込んでいましたが、実際には想定されていない液晶パネルの組み合わせと言う事も有り、このような問題が発生しうると言う事を初めて学べました。

同様の事を考えている方は組み合わせに注意して下さい。
